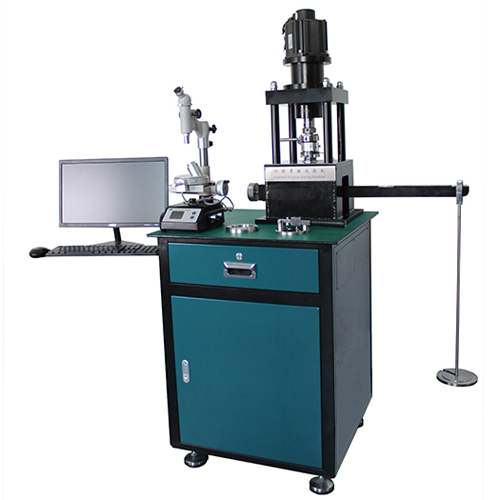

产品简介Product introduction

      自动四球摩擦试验机是依据《石油和石油产品试验方法   国家标准汇编》及《石油和石油产品试验方法  行业标准汇编》：

GB/T 3142《润滑剂承载能力测定法（四球法）》；

GB/T 12583《润滑剂极压性能测定法（四球法）》；

SH/T 0189《润滑油抗磨损性能测定法（四球机法）》；

SH/T 0202《润滑脂极压性能测定法（四球机法）》；

      SH/T 0204《润滑脂抗磨性能测定法（四球机法）》的试验方法要求研制而成。该仪器可用于测定润滑油的抗磨损性能，评定润滑剂的承载能力，包括常磨、最大无卡咬负荷P_B 、烧结负荷P_D 、综合磨损值ZMZ等。

性能特点Features

✧  采用品牌21.5寸高清晰度液晶显示器显示、鼠标键盘控制。

✧  嵌入式主机系统：

     嵌入式主机系统包含嵌入式工业级主板、电子硬盘、内存、USB连接线、HDMI连接线、外置液晶显示器、外置键盘、鼠标，通用性强，具有网络与USB外置接口，可方便地进行信息查询、组网与数据交换。

✧  试验机主体采用轴承钢结构，精密加工。具有钢性耐震、硬度高及同心率极高等特点。关键部件球碗上部钢球的径向偏差，在离钢球最低点3.5mm处测得的数值为0.01mm，是科学精确的最新设计。运转平稳，测量数据准确、重复性极佳。

✧  加载控制方式：杠杆式；试验过程中加载力恒定，无波动。

✧  可设定伺服电机转速并实时显示转速。

✧  主轴转速系统更加精确，转速误差可控制在±5r/min以内。

✧  可设定停机转矩并在进行极压试验时实时显示，用于辅助PD值的判定或进行安全保护。

✧  实时试样温度液晶屏显示，控温分辨率0.1℃。

✧  试验球碗对油样自动加温，试样达到设定温度后，自动启动电机。试验结束后自动停止控温并自动关断电机。

✧  简单方便的操作与直观的显示，再配合电子显微镜的测量与自动计算软件。使试验过程更加快捷、准确、方便、智能及人性化。

✧  简单便捷的球碗和夹头装卸结构，省力耐用。

✧  自主研发高清图像数据采集处理系统。配备高精度测量显微镜、图像适配镜、图像传感摄像机、图像处理系统软件及数显测量系统。便于观察、测         量试验结果、保存并打印。

技术参数Specifications

1 . 嵌入式主机性能：

      ü 以Intel-J1900四核CPU作为控制核心的NANO工控主板

      ü 64GB电子硬盘

      ü  4GB内存

      ü  21.5寸高清晰度液晶显示器显示、鼠标键盘控制

      ü  支持LAN、USB3.0、HDMI通用接口

      ü  支持RS232、RS485工控接口

      ü  四球机测试软件支持将测试结果保存为Excel格式的文件

2 . 工作电源：AC220V±10%、50Hz

3 . 整机功率：2200W

4 . 主轴转速：50r/min～3000r/min+5r/min、连续可调

5 . 变速方式：伺服电机系统控制，实现无级调速

6 . 试样温度控制范围：室温+5℃～120℃±0.5℃，任意设定

7 . 温度显示：实时数字显示

8 . 加热方式：加热带自动加热

9 . 加载控制方式：杠杆式

10 . 轴向试验力范围：39.2N～10kN(约4kg~1000kg)

11 . 试验用钢球：四球机专用试验钢球GCr15钢球，公称直径12.7mm

12 . 摩擦方式：滑动摩擦

13 . 压力接触方式：点接触式

14 . 试验力准确度：+1%F.S.

15 . 磨痕检测：高精度电子摄像机，电脑成像

16 . 磨斑测量分辨率：0.0001mm

17 . 测量系统：DMS-15图像处理系统软件及数显测量系统

18 . 磨斑测量范围：0mm~4mm

19 . 杠杆变比：砝码侧:工作侧为10:1、20:1两级

20 . 时间设定：磨损测试：1min～300min，极压测试：1s～1000s，计时精度: 0.1S

21 . 保护措施：烧结或过载自动停机保护措施

22 . 电源保护：漏电自动保护装置，有效防止意外情况的发生

23 . 测量显微镜：高精度电子摄像机、装有图像处理系统软件及数显测量系统；数显分度值为0.0001mm

24 . 可将试验结果保存到Excel文件中，可储存多组试验结果，测试结果可随时查看、备份，操作简便

25 . 环境温度：5～40℃;相对湿度：≤85%

26 . 主机尺寸（长*宽*高）：1000×650×1700mm
